BIKIN SENDIRI AJA ALAT PEMUTUS RANTAI SEPEDA MOTOR (CHAIN CUTTER)

Assalamualaikum Wr. Wb

Hay sobat pecinta otomotif, buat kalian yang punya kendaraan sepeda motor bertransmisi manual atau non matic pasti pernah merasakan yang namanya rantai kendor, nah penyebab rantai kendor itu sendiri disebabkan banyak faktor sobat.. diantaranya kurangnya pelumasan yang menyebabkan rantai aus dan kendor, masa pakai yang sudah terlalu lama dan bisa juga ketika beli rantai yang baru ternyata ukuranya terlalu panjang.
Terus apa dampaknya jika rantai itu kendor, pastinya rantai itu akan terasa berisik dan jika dibiarkan maka akan tejadi yang namanya rantai lepas dari gear apabila dipakai dalam kecepatan tinggi.

Solusinya rantai tersebut perlu disetel keteganganya sesuai standart, akan tetapi bagaimana jika penyetelanya sudah mentok tetapi rantai masih kendor. pasti kalian akan berpikir untuk memotong rantai tersebut...

Perlu diketahui dalam proses pemotongan rantai pasti dilakukan dengan cara yang kurang efektif dan efisien, yang paling umum dilakukan bagi sebagian mekanik yaitu dengan cara dibatel pada pin penguncinnya, atau bisa dilakukan dengan gerinda potong cara tersebut dirasa kurang praktis ya sob, mengapa demikian... karena cara tersebut dilakukan dengan cara merusak sambungan pada rantai..

Sebenarnya ada cara yang aman sob, tanpa merusak pin sambungan rantai yaitu dengan alat SST yang namanya chain cutter, nah alat tersebut dirasa cukup mudah dan praktis dalam penggunaannya dengan mendorong keluar pin penguncinnya jadi tidak sampai merusaknnya,

mengingat alat tersebut harganya relatif mahal rata-rata dijual dengan harga sekitar Rp. 70.000 sampai yang paling mahal Rp. 250.000, membuat mekanik berpikir dua kali buat beli dan memilih bagaimana bikin alat pemotong rantai (chain cutter) sendiri yang fungsinya mirip dengan alat tersebut dengan biaya yang minimalis.

Buat kalian yang ingin tau bagaimana cara membuat alat pemotong rantai dari bahan yang mudah didapat silahkan simak pembahasan ini sampai akhir ya sob.

Ok langsung saja kita persiapkan peralatan yang disiapkan dan bahan yang dibutuhkan.

A. Peralatan

a. Las Listrik

b. gerinda potong

c. Bor ukuran 2 mm

d. Kikir

B. Bahan

a. Pelat besi panjang 7 Cm

b. Baut 17 panjang 3 Cm digunakan untuk penahan rantai
c. Baut 17 panjang 10 Cm digunakan untuk mendorong pin
sambungan atau pengunci rantai
d. 7 buah Mur 14 panjang

e. Paku dengan diameter 3 mm

Proses Pembuatan alat pemotong rantai

1. Sambungan dengan menggunakan las 4 buah mur

2. Masukkan baut kedalam mur dan potong selebar mur tersebut, selanjutnya buatlah lubang sebesar 3 mm dengan bor

3. Sambungkan 2 buah mur sisanya dengan las

4. buatlah lubang sebesar 3 mm dengan bor pada baut penekan dan masukkan paku sebagai pendorong pin rantainya.

5. Pasanglah baut penekan pin (sebelah kanan) dan baut penahan rantai (sebelah kiri) kedalam mur

6. dan terakhir rapikan bekas las dengan kikir biar terlihat bagus dan api.

Dan inilah hasilnya alat pemotong rantai pun jadi..

Itulah cara bagaimana membuat SST alat pemotong rantai chain cutter.. sama kan dengan yang dijual ditoko-toko online.. hehehe..

BIKIN SST DARI GEAR BEKAS, EMANG BISA...???

Hallo sobat pencinta otomotif, buat kalian yang punya gear bekas sepeda motor yang tidak terpakai atau sudah aus jangan buru-buru dibuang ya atau dirongsokkan,

barangkali setelah nanti kalian membaca postingan saya ini jadi berpikir dua kali untuk membuang gear bekas yang tidak terpakai lagi..

Pasti banyak yang tanya emang mau dibuat apa sih.. dengan gear bekas tersebut..

untuk menjawab pertanyaan agan-agan semua jangan capek untuk membaca postingan ini sampai akhir ya..

Ok, kali ini saya mau membagikan bagaimana cara membuat peralatan yang terbilang spesial, namanya Valve Spring Remover

Susah banget yak bacanya emang alat apa sih itu? valve spring remover merupakan peralatan yang tergolong spesial tool mengapa spesial ya karena tanpa alat itu kita pasti sangat kesulitan dalam melepas komponen katup pada mesin sob..

dan tidak bisa dilakukan dengan peralatan lain makanya dinamakan spesial tool, gambar alatnya bisa dilihat dibawah ini ya.

Nah, mengingat alat valve spring remover ini lumayan mahal, jadi kita perlu berpikir bagaimana membuat alat itu dari barang bekas sob..

Emang Bisa..ya, Jawabanya ya bisa donk orang indonesia kan cerdas-cerdas hehehe..

Ok langsung saja apa yang perlu disiapkan.

A. Peralatan Yang perlu kalian Siapkan

1. Gerinda Potong

2. Las Listrik

3. Kikir

B. Bahan

1. Gear Sepeda Motor bekas ( Ukuran 40 T keatas)

2. Mur 14 panjang kira-kira 3 Cm

3. Baut 14 Panjang kira-kira 30 Cm

4. Potongan besi diameter 1 Cm panjang 4 Cm (Bisa menggunakan baut 10)

5. Pipa besi diameter 2 Cm panjang 4 Cm

5. Ring Baut diameter dalam 14 mm diameter luar 2 Cm

Proses Pembuatan

1. Potong gear bekas sisakan bagian luar dan potong dengan gerinda menjadi 2 Bagian.

2. Untuk membuat dudukan katup, Las potongan besi pada ujung potongan gear yang satunya.

3. Untuk ulir bautnya, Las Mur pada salah satu ujung dari potongan gear

4. Untuk membuat penekan pegasnya, potong bagian luar pipa besi kira-kira 2 Cm untuk membuat ruang pada saat pengunci katup terlepas. setelah dipotong bisa dikiki ya sob biar halus

5. Las ring pada ujung pipa tersebut sebagai penutup dan biarkan ujung yang satunya terbuka

6. Las pipa yang tertutup ring tadi pada ujung baut.

7. Kini alat valve spring removernya sudah jadi sob,, Tinggal pakai tanpa harus beli alatnya..

Ok... Saatnya dicoba

Nah itulah bagaimana cara membuat spesial tool dari gear bekas sepeda motor, jadi jangan dibuang ya sob kalo ada gear bekas dirumah.

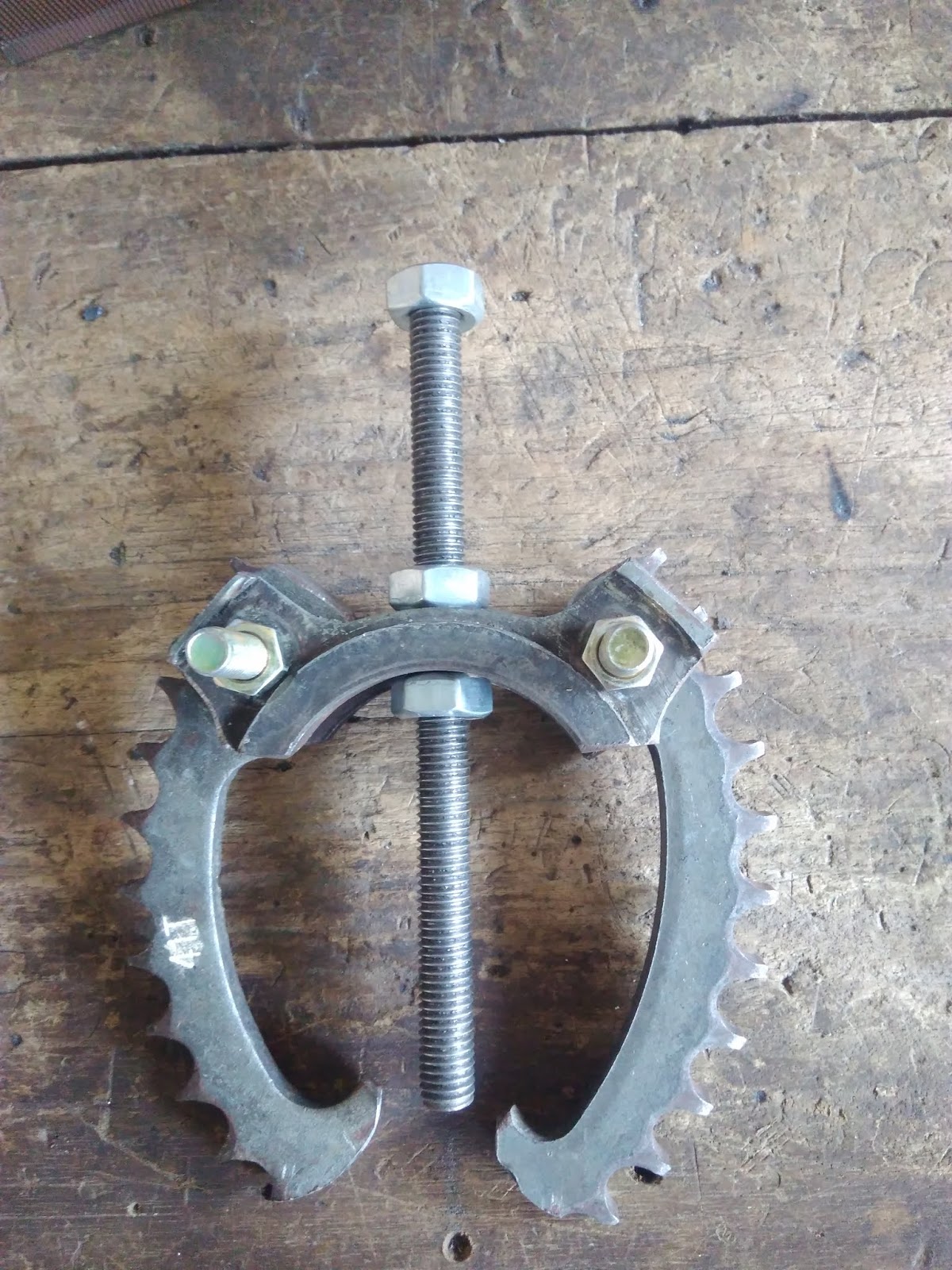

MEMANFAATKAN GEAR BEKAS MENJADI TREKER / PULLER

Hallo sobat pencinta otomotif, bagi kalian pasti tidak asing dengan yang namanya peralatan-peralatan di bengkel terutama pealatan khusus atau biasa dikenal dengan sebutan spesial tool.

membahas tentang spesial tool kali ini pasti tidak asing dengan yang namanya Puller atau biasa orang bengkel menyebutnya Traker.

Yah Puller atau traker adalah alat khusus yang digunakan untuk melepas berbagai komponen kendaraan yang tidak dapat dilakukan dengan alat lain, contohnya untuk melepas bearing, roda gigi, magnet spul. mengingat alat ini harganya realtif mahal dan juga hanya sebagian toko yang menjual, mengharuskan kita sedikit berfikir kreatif untuk membuat traker sendiri walupun hasilnya tidak sebagus yang dijual ditoko-toko, hehehehe...

Pada dasarnya cara kerja traker ini sangat sederhana mengandalkan cara kerja Mur dan baut, dimana apabila salah satu yang ditahan maka yang lain akan bergeser, sebagai contoh jika baut yang ditahan dalam hal ini diam maka mur akan bergerak bergeser ke atas maupun kebawah,.. mungkin hanya itu yang bisa saya jelaskan dan gak perlu bertele-tele ok langsung saja ke pembahasan kita..

Bagaimana membuat traker…?

kali ini saya akan membagikan bagaimana membuat traker dari komponen gear bekas sepedamotor yang sudah tak terpakai..

A. Peralatan

1. Gerinda

2. Bor

3. Las Listrik

4. Kikir

B. Bahan

1. Gear bekas sepeda motor

2. 2 buat mur dan baut ukuran 12 mm

3. 4 buah Ring baut 12

4. Baut ukuran kepala 14 mm dengan panjang 15 Cm

5. 2 Buah Mur ukuran 14 mm

Langsung saja gak perlu basa basi langkah pertama yaitu:

1. Siapkan Bahan yang akan kita buat Traker ya Sob.. bahanya dari gear bekas sepeda motor,. Saya pakai bekas gearnya Honda megapro.

2. Buatlah garis pola pada gear dengan menggunakan spidol bagian yang akan kita potong.

3. Lakukanlah pemotongan sesuai pola dengan menggunakan gerinda, hati-hati ya sobat utamakan K3 jangan sampai jari kita yang ikut kepotong kan ngeri hehe..
